Este post es la continuación de otro post que escribí en abril de 2016… ya me vale. Más de un año con parte de los materiales comprados y no he terminado de hacer la caja de baterías hasta ahora.
Vamos por partes, lo importante es que la caja está terminada y funciona correctamente. Después de comprarme la nueva montura no me ha quedado más remedio que terminarla si quería estrenarla en condiciones. Este ha sido el proceso:
Comencé a hacer los agujeros en la caja de herramientas con una dremel (previamente dibujé los agujeros que quería hacer en la posición deseada, claro). En total puse 3 tomas de mechero para montura, ordenador y cintas calefactables, 3 fusibles, un interruptor y una pantalla.
Las tomas de mechero me han comentado varios compañeros que no son las más adecuadas porque se desconectan fácilmente. Yo la verdad es que en todos los años que llevo usándolas nunca he tenido un problema con ellas. De hecho una vez tropecé con un cable y menos mal que estaba conectada a una toma de mechero y saltó porque si hubiera puesto otro conector me hubiera cargado algo seguro. De momento seguiré usando tomas de mechero, y si veo que me dan algún problema las cambiaré por otras.
Una vez puestos los conectores y los fusibles (se sujetan por rosca y tuerca) utilicé pegamento termofusible para sujetar la pantalla. Ya tengo pistola termofusible así que no me costó nada el material.

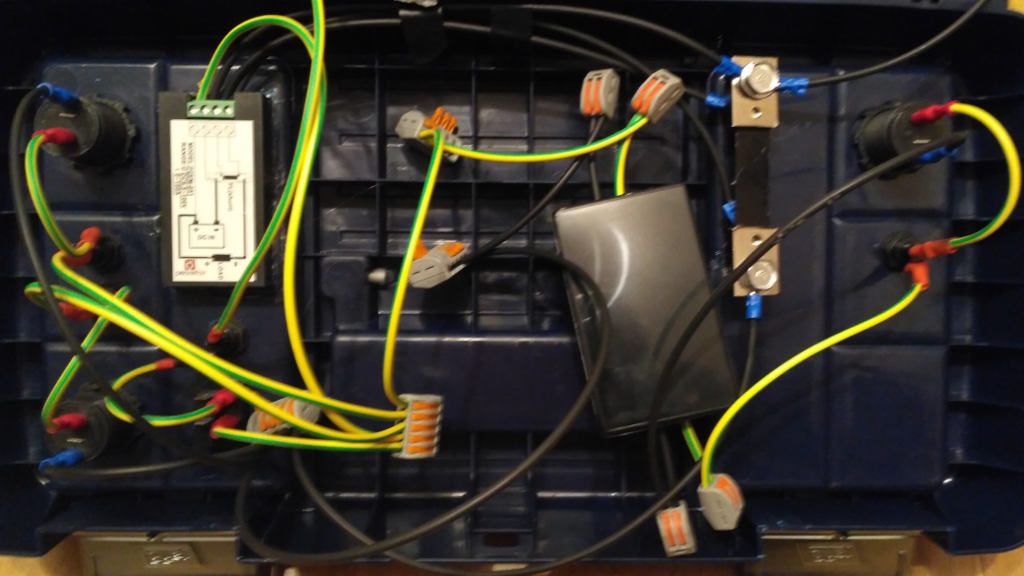

A continuación comencé a cablear utilizando cable de 4mm de sección (soporta hasta 24A). Utilicé negro para el negativo y amarillo-marrón para el positivo ¿Por qué no rojo? Porque de noche, con luz roja los cables rojos no se ven muy bien 🙂
Para conectar el cable a los terminales de la batería utilicé terminales circulares, compré una cajita que traía conectores de este tipo y fastones que usaría para cablear las tomas de mechero. Estos conectores se instalan con una crimpadora (o alicates para terminales, que ya tenía). Después cableé el fusible principal (de 16A aunque lo bajaré porque es una barbaridad), luego el interruptor, los conectores, y la pantalla, que trae su esquema por detrás para saber dónde conectar cada cable. La pantalla trae un shunt que es una resistencia de unos poco miliohmnios que permite medir la tensión, es una pieza metálica que hay que cablear en la instalación.
Por último en la toma de mechero de la montura puse un step-up o convertidor de corriente contínua, que transforma el voltaje que le llegue a una constante de 13,5V. Este voltaje está estabilizado y es con el que mejor funciona la montura. Es muy sencillo de poner, dos cables de entrada y dos de salida, los voltios se regulan con un pequeño destornillador para conseguir el valor deseado. Otro vídeo de demostración:
Para dejarlo más recogido utilicé una cajita de proyectos. Todo el cableado interior lo uní con clemas y lo sujeté con bridas.
Me llevó un par de tardes hacerla, al final no era para tanto, si lo llego a saber me pongo con ello mucho antes. En total el gasto ha sido de unos 173€, lo más caro ha sido la batería. Si a eso le añadimos los 65€ del cargador inteligente nos vamos casi a 250€. Si podéis aprovechar una batería usada os podéis ahorrar un buen dinero.
Os dejo un desglose del material:
Caja de herramientas: 14,95€
Tomas de mechero: 8€
Fusibles: 2€
Interruptor: 2,59€
Conectores para batería: 4,16€
Caja con conectores: 12,99€
Pantalla: 17,32€
Convertidor step-up: 2,5€
Clemas: 2€
Bridas: 2€
Batería 61Ah: 103€
Y cierro ya el post con un vídeo en el que os enseño la caja de baterías. Espero que sea de vuestro interés.
Muy interesante y muchas gracias por compartir tus experiencias. Había pensado en fabricarme una de 44ah con un regulador de voltaje y amperios (con botón de encendido y pantalla) + una toma de mechero. La quiero para la azeq5 exclusivamente, para el resto tengo dos powerbank de celestron y dos ion-li para el ordenador. Crees que funcionara la instalación ? bateria——> convertidor——–>toma mechero
https://www.amazon.es/gp/product/B08NJ6QZQC/ref=ox_sc_act_image_2?smid=AE3E5WPQSSR6E&psc=1
https://www.amazon.es/gp/product/B07WLMXSZ5/ref=ewc_pr_img_1?smid=A2EL6K6KDM9FO1&th=1
Gracias!!!
En principio debería funcionar, yo lo tengo así.
